Mondeo 15r- MK 5 TDCI T7CA potrzebny Schemat

Dyskusja w 'Pliki, pomoce naukowe poszukuję' rozpoczęta przez użytkownika Emno, 21-11 18.

  1. Emno

    Emno Nowy

    Offline
    Dołączył:
    9-10 18
    Postów:
    4
    Docenione treści:
    0
    Witam,
    Panowie pilnie potrzebuje waszej pomocy, potrzebował bym schemat ustawienia rozrządu do Ford Mondeo Mk5 2.0 TDCI 150KM 2015 r no niestety, urwany pasek rozrządu.
    Szukałem ale cokolwiek ciężko znaleźć.
    jest to silnik PSA eHDi ,Blue HDI 150/180KM montowany np w DS4
    Głowica, popękana, wszystkie dźwigienki połamane.
    Pozdrawiam,

  2. Mikidz

    Mikidz Bywalec

    Offline
    Dołączył:
    13-11 17
    Postów:
    510
    Docenione treści:
    183
    Miasto:
    Pomorskie
    W autodacie jest przecież

  3. Emno

    Emno Nowy

    Offline
    Dołączył:
    9-10 18
    Postów:
    4
    Docenione treści:
    0
    Niestety nie posiadam, dla tego prosił bym o pomoc i podesłanie schematu.
    Próbowałem zainstalować ale niestety nie działa.

  4. ObelixSP

    ObelixSP Uczestnik

    Offline
    Dołączył:
    1-04 12
    Postów:
    445
    Docenione treści:
    81
    Miasto:
    Łódź
    https://www.fotosik.pl/zdjecie/96024b355d762ccb

    [​IMG]

    • Podnieść i podeprzeć przód samochodu.
    • Wymontować następujące elementy:
      • Górna osłona silnika.
      • Dolna osłona silnika.
      • Pasek napędowy dodatkowych podzespołów. Użyć odpowiedniego trzpienia 4 mm.
      • " title="">Rozrusznik.
      • Środkowa pokrywa koła pasowego wału korbowego 1.
    • Założyć przyrząd blokujący koła zamachowego 2. Przyrząd nr 303-393A i 303-393-01.
    • Wymontować następujące elementy:
      • Śruba koła pasowego wału korbowego 3.
        Uwaga: Śruby koła pasowego wału korbowego NIE luzować przy użyciu klucza udarowego. Jeżeli występuje duży opór przy luzowaniu śruby, zastosować wysoką temperaturę w celu ułatwienia wymontowania. W przeciwnym razie może dojść do uszkodzenia wału korbowego i/lub śruby.

      • Koło pasowe wału korbowego 4.
      • Górna osłona paska zębatego 5.
      • Dolna osłona paska zębatego 6.
      • Koło impulsowe czujnika kąta wychylenia wału korbowego 7.
      • Przyrząd blokujący koła zamachowego 2.
    • Podeprzeć silnik.
    • Zdjąć prawą poduszkę silnika.
    • Prowizorycznie wkręcić śrubę koła pasowego wału korbowego 3.

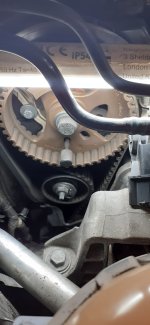

    • Obracać wałem korbowym w prawo, aż otwór odniesienia w kole rozrządu pokryje się 8.
    • Zamontować następujące elementy:
      • Przyrząd blokujący koła rozrządu 9. Przyrząd nr 303-735.
      • Trzpień ustalający koła zamachowego 10. Przyrząd nr 303-1059.
    • Wymontować następujące elementy:
      • Śruba rolki napinającej 11.
      • Rolka napinająca.
      • Pasek zębaty.
      • Wspornik prawej poduszki silnika.
      • Rolka prowadząca.
    Zakładanie
    • Sprawdzić, czy trzpień ustalający koła zamachowego został prawidłowo umieszczony 10.
    • Sprawdzić, czy przyrząd blokujący koła rozrządu został prawidłowo umieszczony 9.
    • Zamontować nową rolkę prowadzącą i prawy wspornik poduszki silnika. Dokręcić śruby. Moment dokręcania: 56 Nm.
    • Zamontować następujące elementy:
      • Pasek zębaty.
      • Nowa rolka napinająca. Dokręcić śrubę palcami 11.
    • Pasek musi być naprężony pomiędzy kołami zębatymi.
    • Obracać rolkę napinającą w lewo, aż wskazówka pokryje się z nacięciem 12 i 13. Użyć klucza imbusowego 14.
    • Dokręcić śrubę rolki napinającej 11. Moment dokręcania: 21 Nm.
    • Wyjąć śrubę koła pasowego wału korbowego 3.
    • Zamontować następujące elementy:
      • Przyrząd blokujący koła zamachowego 2.
      • Koło pasowe wału korbowego 4.
      • Śruba koła pasowego wału korbowego 3. Moment dokręcania: 50 Nm.
    • Wymontować następujące elementy:
      • Przyrząd blokujący koła rozrządu 9.
      • Trzpień ustalający koła zamachowego 10.
      • Przyrząd blokujący koła zamachowego 2.
    • Obrócić wałem korbowym o cztery obroty w prawo.
    • Wsunąć trzpień ustalający koła zamachowego 10.
    • Sprawdzić, czy przyrząd blokujący koła rozrządu można wsunąć 9. Jeżeli nie można wsunąć przyrządu blokującego: Powtórzyć czynność zakładania.
    • Wymontować następujące elementy:
      • Przyrząd blokujący koła rozrządu 9.
      • Trzpień ustalający koła zamachowego 10.
    • Założyć przyrząd blokujący koła zamachowego 2.
    • Wymontować następujące elementy:
      • Śruba koła pasowego wału korbowego 3.
      • Koło pasowe wału korbowego 4.
    • Zamontować następujące elementy:
      • Dolna osłona paska zębatego 6.
      • Górna osłona paska zębatego 5.
      • Koło impulsowe czujnika kąta wychylenia wału korbowego 7.
      • Koło pasowe wału korbowego 4.
      • Śruba koła pasowego wału korbowego 3. Moment dokręcania: 70 Nm + 110 °.
    • Wyjąć przyrząd blokujący koła zamachowego 2.
    • Zamontować elementy w kolejności odwrotnej jak przy wymontowaniu
    • [​IMG]
      • Czynności wymagane przy wymontowaniu i montowaniu łańcucha rozrządu:
        • Wymontować pasek zębaty.
        • Wymontować obudowę wałków rozrządu.
      • Trzpień blokujący koła zamachowego musi być prawidłowo umieszczony 1.
      • Zwrócić uwagę na prawidłowe umieszczenie narzędzia do blokowania koła łańcuchowego wałka rozrządu 2.
      • Przed rozpoczęciem naprawy zablokować napinacz łańcucha rozrządu:
        • Obrócić trzpień o 90 ° w prawo, aby zablokować popychacz napinacza 3.
      • Wymontować koło łańcuchowe wałka rozrządu 4.
      • Wymontować łańcuch rozrządu, wałki rozrządu i napinacz łańcucha jako komplet.
      • Ustawić kolorowe ogniwa łańcucha na znaku ustawienia na kołach łańcuchowych 5 i 6.
      • Zamontować łańcuch rozrządu, wałki rozrządu i napinacz łańcucha jako komplet.
      • Zamontować obudowę wałków rozrządu.
      • Obrócić trzpień o 90 ° w lewo, aby odblokować popychacz napinacza 3.
      • Zamontować koło łańcuchowe wałka rozrządu 4. Użyć nowej śruby.
      • Włożyć trzpień blokujący wałka rozrządu 2.

    Ostatnio edytowano: 23-11 18
  5. Emno

    Emno Nowy

    Offline
    Dołączył:
    9-10 18
    Postów:
    4
    Docenione treści:
    0
    Bardzo Dziękuję za pomoc.
    Podzrawiam
