Schemat elektryczny przy ECU - Peugeot 206cc 1.6 2006 MUX

[Catzy44]

Witam.
Poszukuję schematu elektrycznego do Peugeota 206cc 1.6 2006 110KM na MUX (może być też do zwykłego 206) z ECU Bosch

Zamierzam do tego gówna zapiąć Speeduino (DIY ECU Master) i chciałbym to zrobić bez prucia wszystkiego pod maską tzn kupić drugie takie samo ECU, wypatroszyć je i odstawić magię w środku, ale potrzebny mi schemat który pin ECU do czego - znalazłem tylko do wersji bez MUX, ale różnice są zbyt duże.

Nie, nie mam niestety dostępu do Autodaty i podobnych.

Dzięki za wasz czas i pozdro.



[WOODOO]

Nie, nie mam niestety dostępu do Autodaty i podobnych.

To se wykup i będziesz miał...



[Catzy44]

To se wykup i będziesz miał...

No kto by się spodziewał
To jednorazowy strzał więc nie chce wydawać kawałka na licencję
Jak uda mi się wszystko wystroić to cały temat na ten temat zrobię, ale szukam schematu po internecie od kilku dni i powiem Ci - lipa jest



[Diagbox10]

Bosch motronic ME7.4.4?

Automatyczne połączenie postów: 25.07.2021

Kod silnika to TU5J4 NFU 109 koni?



[Catzy44]

Bosch motronic ME7.4.4?

Automatyczne połączenie postów: 25.07.2021

Kod silnika to TU5J4 NFU 109 koni?

206 COUPE CABRIOLET - 2 DOOR 1.6 i 16v 110 (TU5JP4) Manual gearbox 5

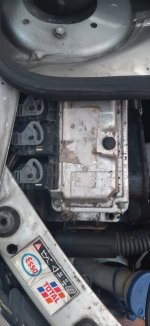

Niestety zeszła mi wlepka ze sterownika, ale wydaje mi się że to ME7.4.4



[Diagbox10]

Mam taki schemat



[Catzy44]

Mam taki schemat

Podesłałbyś proszę tu albo na pw?



[Diagbox10]

Podaj mi maila to ci wyśle.

Automatyczne połączenie postów: 25.07.2021

Podaj mi maila to ci wyśle.



[blayders]

Miesięczny dostęp do autodaty to 40 zł . To aż tak dużo ??



[Catzy44]

Podaj mi maila to ci wyśle.

Automatyczne połączenie postów: 25.07.2021

Podaj mi maila to ci wyśle.

przemowi2002 (małpa) gmail.com
Dzięki, ratujesz mi życie!

Miesięczny dostęp do autodaty to 40 zł . To aż tak dużo ??

Za 40zł można kupić cokolwiek innego co się bardziej przyda - mikrokontroler 2560, czujnik MAP, litr czystej - wybierz sobie coś z tego.



[Diagbox10]

Sprawdz czy te zdjecia moga być



[Catzy44]

Sprawdz czy te zdjecia moga być

Tak, wszystko co potrzebuje tam jest.
Jeszcze raz dzięki wielkie!
